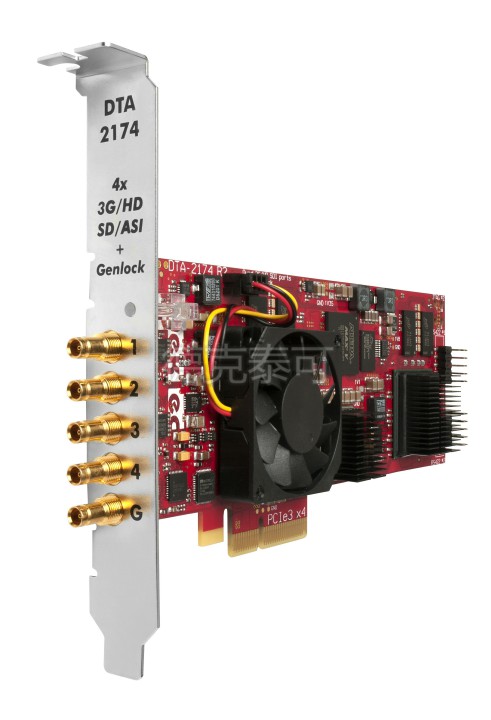

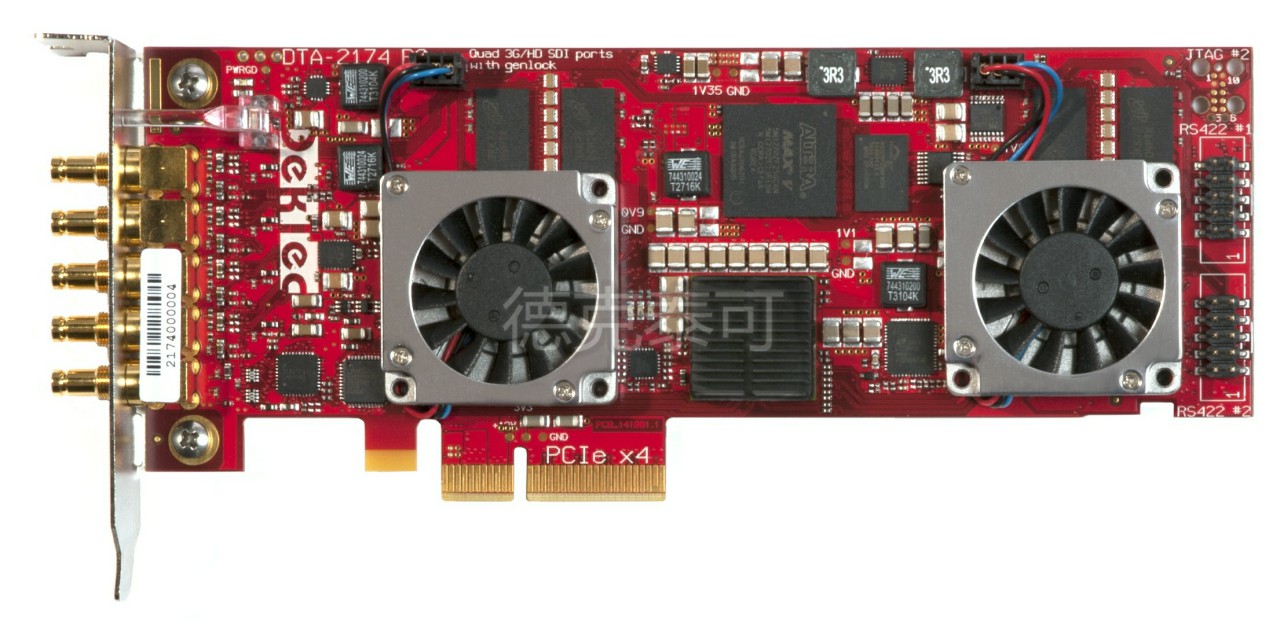

DTA-2174
產品型號:DTA-2174
產品分類:PCI-E接口
產品描述:四路3G-SDI/ASI
輸入/輸出PCI-e卡
特點: 支持雙層和三電平同步鎖相輸入
實時處理3G-SDI信號
可隨機存取音頻、視頻和ANC

支持DVB-ASI,SD/HD/3G-SDI,每路可單獨配置為輸入或輸出
雙層和三電平同步鎖相輸入端口,或通過端口1數字同步鎖相
主板上可以連接兩個RS-422接口
硬件提供了高效、便捷的訪問SDI幀
- 音頻(所有通道)和輔助數據分離
- 硬件支持1/4或1/16視頻縮放功能
- 復雜的DMA引擎
- 轉換和16位數據
支持高性能的PCI-E X4 gen3
Matrix 2.0框架支持所有用于創建強大的實時數據處理應用的管道
免費提供驅動和SDK(DTAPI,Matrix API),支持32位和64位Windows,Linux
參數
|
值
|
物理層
|
DVB-ASI:EN50083-9
SD-SDI(SMPTE 259M)
HD-SDI(SMPTE 292M)
3G-SDI(SMPTE 424M)
|
4K多鏈路
|
SMPTE 425-5四路3G鏈接。內含支持 Annex B
|
連接頭
|
5x75Ω 1.0/2.3
|
輸入損耗
|
≥12dB @ 0..3GHz
|
Matrix API功能
|
8/10/16位轉換
音頻/視頻/ANC讀取
硬件支持1/4或1/16縮放
多流同頻
|
PCI-e
|
PCIe3 x4;半高
|
操作系統
|
XP/2k3/Vista/2k8/Win7
/Win8/Linux 2.6,3.x
|
支持格式
格式
|
525i59.94, 625i50
|
720p23.98, 720p24, 720p25, 720p29.97, 720p30, 720p50,
720p59.94, 720p60
|
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080i50, 1080i59.94, 1080i60
|
1080p50, 1080p59.94, 1080p60
|
2160p50, 2160p59.94, 2160p60
|
常用的混合3G-SDI,HD-SDI和/或ASI信號處理
實時混合和產生發生器
SDI監測,錄制和/或重放
視頻編碼或轉碼
產品型號
|
描述
|
DTA-2174
|
4 x 3G-SDI/ASI 輸入/輸出PCI-e卡
|
DTA-2174-SLP
|
4 x 3G-SDI/ASI 輸入/輸出PCI-e卡,帶碼流錄制電視軟件StreamXpert Lite (SL)和碼流播放軟件StreamXpress
|
