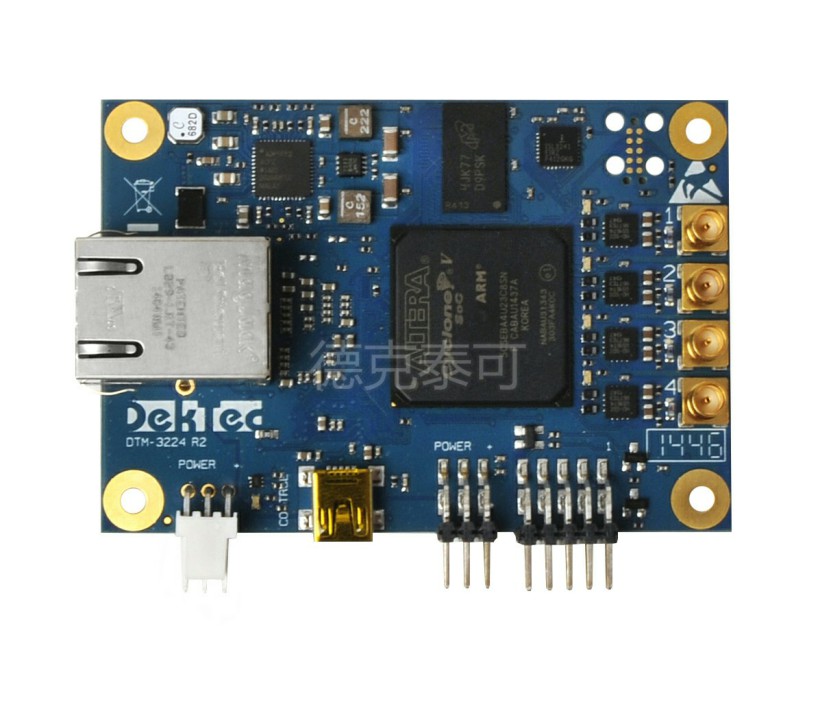

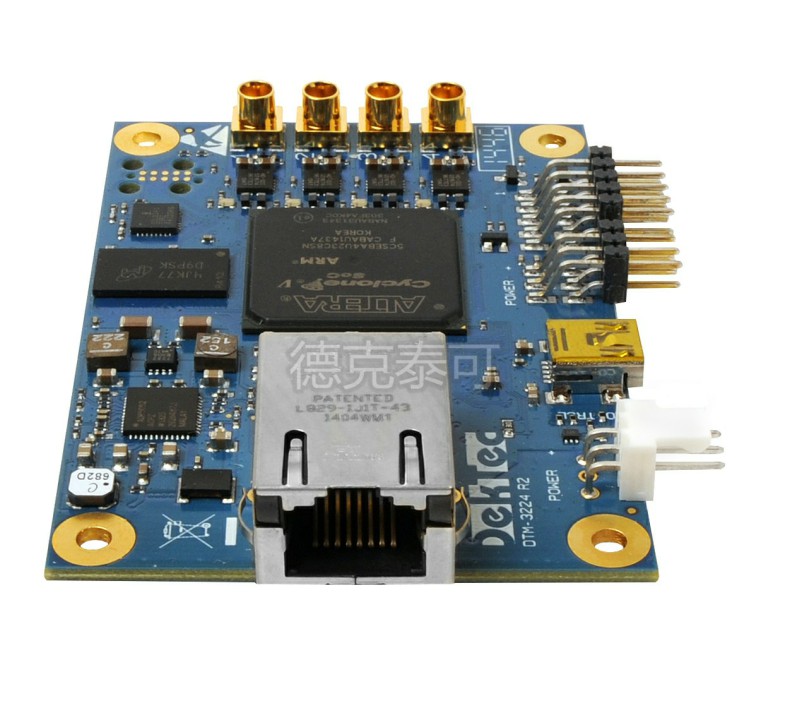

DTM-3224
產品型號：DTM-3224
產品分類：OEM模塊
產品描述：獨立的OEM模塊組件
4路ASI to IP轉換器
特點：4路ASI to IP網口轉換
通過USB, I2C or RS-232 串行控制
支持UDP, RTP, 2D FEC (SMPTE-2022)
- 產品特點
- 產品參數
- 應用實例
- 訂購信息
緊湊型OEM組件，實現4路ASI傳輸流到一路IP網絡
增強的IP抖動濾波算法，附帶可編程的抖動容限
遵循SMPTE 2022-2標準進行IP封裝(UDP和RTP)和按照SMPTE 2022-1標準實現2D-FEC編解碼
支持單播和多播IP地址，支持IPV4 or IPV6
支持源特定組播
為OEM組件的串行控制添加了三種接口標準支持，如USB2.0，RS-232, 和I2C
配置參數可永久保存在OEM模塊里
|
參數
|
規格
|
|
GigE Port千兆網口
|
物理接口
|
IEEE802.3a
|
|
數據速率
|
100/1000M
|
|
連接頭
|
RJ-45（帶LED燈）
|
|
ASI接口
|
物理接口
|
EN50083-9
|
|
連接頭
|
4x 75-Ω MCX
|
|
發送數據率
|
0.1~100Mbit/s
|
|
傳輸
|
每IP包含TS包數
|
1,2,3,4,5,6或7
|
|
封裝
|
UDP或RTP
|
|
FEC
|
SMPTE
2022-1
|
|
最大延遲
|
1ms
|
|
電源要求
|
12V±10%
|
|
尺寸（WxHxD）
|
80x55x14mm
|
控制界面
|
以太網封裝
|
IEEE 802.2 SNAP, Eth. II
|
|
IP支持
|
IP v4,IPv6
|
|
IP地址分配
|
DHCP, DHCPV6,自環或者靜態IP
|
|
組播支持
|
IGMP v3,MLDv2
|
|
設備管理
|
帶外:
RS-232,USB2.0 ,I2C
|
|
網絡管理
|
不支持
|
相關產品
|
型號
|
描述
|
|
DTM-3200
|
OEM版本TS-over-IP轉換器
|
通過LAN，WAN或者Internet實現ASI信號的隧道化
|
型號
|
描述
|
|
DTM-3224
|
OEM版本4路ASI to IP轉換器
|
|
DTM-3224DEVKIT
|
DTM-3224轉換器套件
|
